Erdbatterie
Die chemische Reaktion zwischen zwei Metallen (z. B. Kupfer und Zink) im feuchten Boden liefert Strom – genug für LED-Lampen, Handyladung oder ein kleines Radio.
Auf vielen Inseln gibt es kein Stromnetz. Mit einfacher Technik und Material vor Ort erzeugen wir Strom und Kochgas – ohne teure Importe.
Zwei Wege, die zu den Bijagos passen: die Erdbatterie holt Strom aus dem feuchten Mangrovenboden, die Mini-Biogasanlage macht aus organischem Abfall brennbares Gas. Beide sind günstig, lokal baubar und von Einheimischen wartbar.
Die chemische Reaktion zwischen zwei Metallen (z. B. Kupfer und Zink) im feuchten Boden liefert Strom – genug für LED-Lampen, Handyladung oder ein kleines Radio.
Küchenreste, Fischabfälle und Palmblätter werden im Fermenter zu Kochgas. Der flüssige Gärrest düngt die Subsistenzlandwirtschaft.
Material aus der Umgebung statt teurer Importe – einfache Technik, die Handwerker vor Ort selbst aufbauen und reparieren können.
Du möchtest mithelfen oder ein Workshop besuchen? Schreib uns – wir bringen dich mit den Menschen vor Ort zusammen.

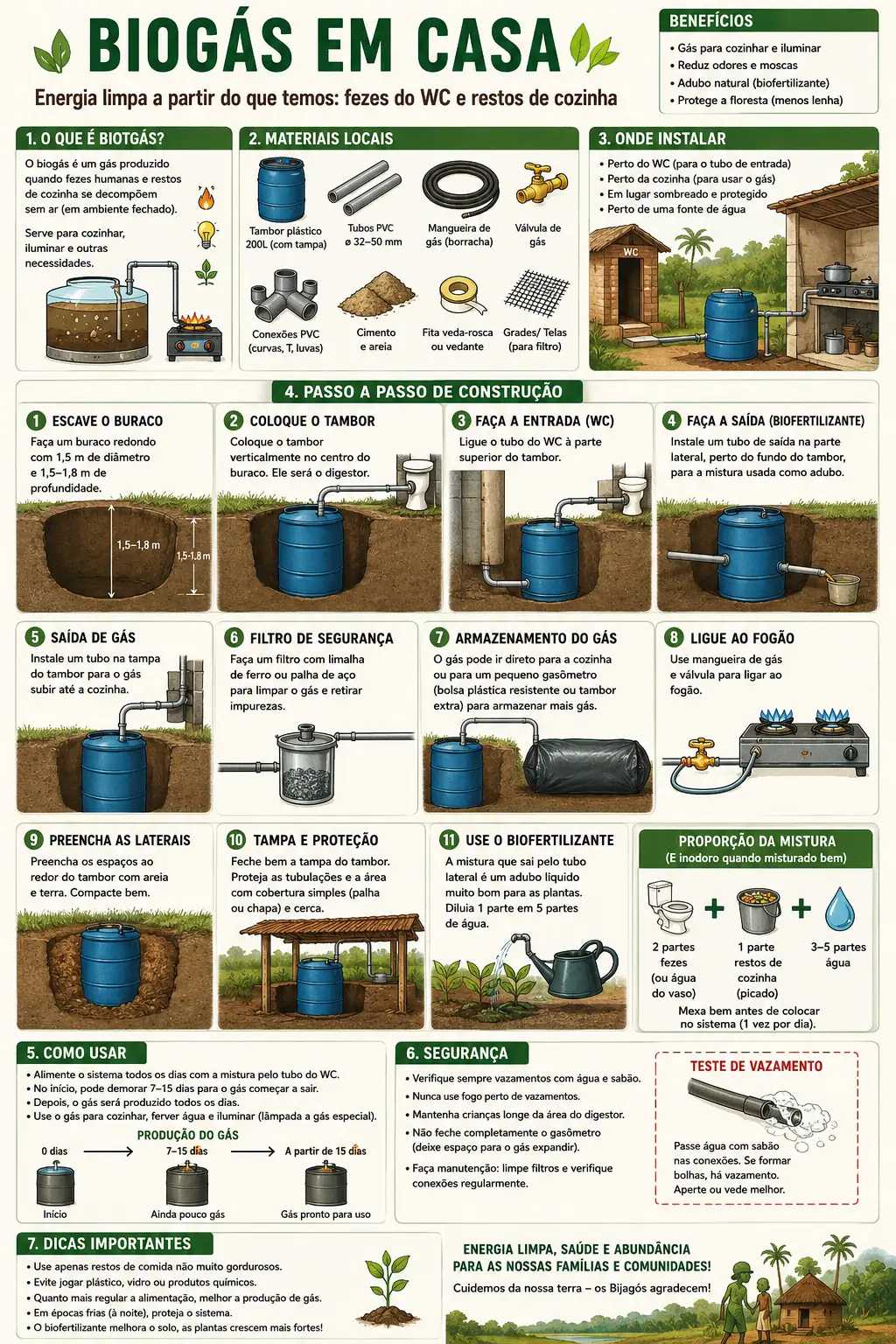

Energia limpa a partir do que já temos: fezes do WC e restos de cozinha. O gás serve para cozinhar e iluminar, o resto líquido é adubo natural — e protege a floresta, porque é preciso menos lenha.
KI-generierte Illustration
O biogás é um gás produzido quando fezes humanas e restos de cozinha se decompõem sem ar (em ambiente fechado). Serve para cozinhar, iluminar e outras necessidades.
Faça um buraco redondo com 1,5 m de diâmetro e 1,5–1,8 m de profundidade.
Coloque o tambor na vertical, no centro do buraco. Ele será o digestor.
Ligue o tubo do WC à parte superior do tambor.
Instale um tubo de saída na lateral, perto do fundo do tambor, para a mistura usada como adubo.
Instale um tubo na tampa do tambor para o gás subir até à cozinha.
Faça um filtro com limalha de ferro ou palha de aço para limpar o gás e retirar impurezas.
O gás pode ir direto para a cozinha ou para um pequeno gasómetro (bolsa plástica resistente ou tambor extra) para armazenar mais gás.
Use mangueira de gás e válvula para ligar ao fogão.
Preencha os espaços ao redor do tambor com areia e terra. Compacte bem.
Feche bem a tampa do tambor. Proteja as tubulações e a área com cobertura simples (palha ou chapa) e cerca.
A mistura que sai pelo tubo lateral é um adubo líquido muito bom para as plantas. Dilua 1 parte em 5 partes de água.
Proporção da mistura (é inodoro quando misturado bem):
2 partes de fezes (ou água do vaso) + 1 parte de restos de cozinha (picados) + 3–5 partes de água
Mexa bem antes de colocar no sistema — 1 vez por dia.

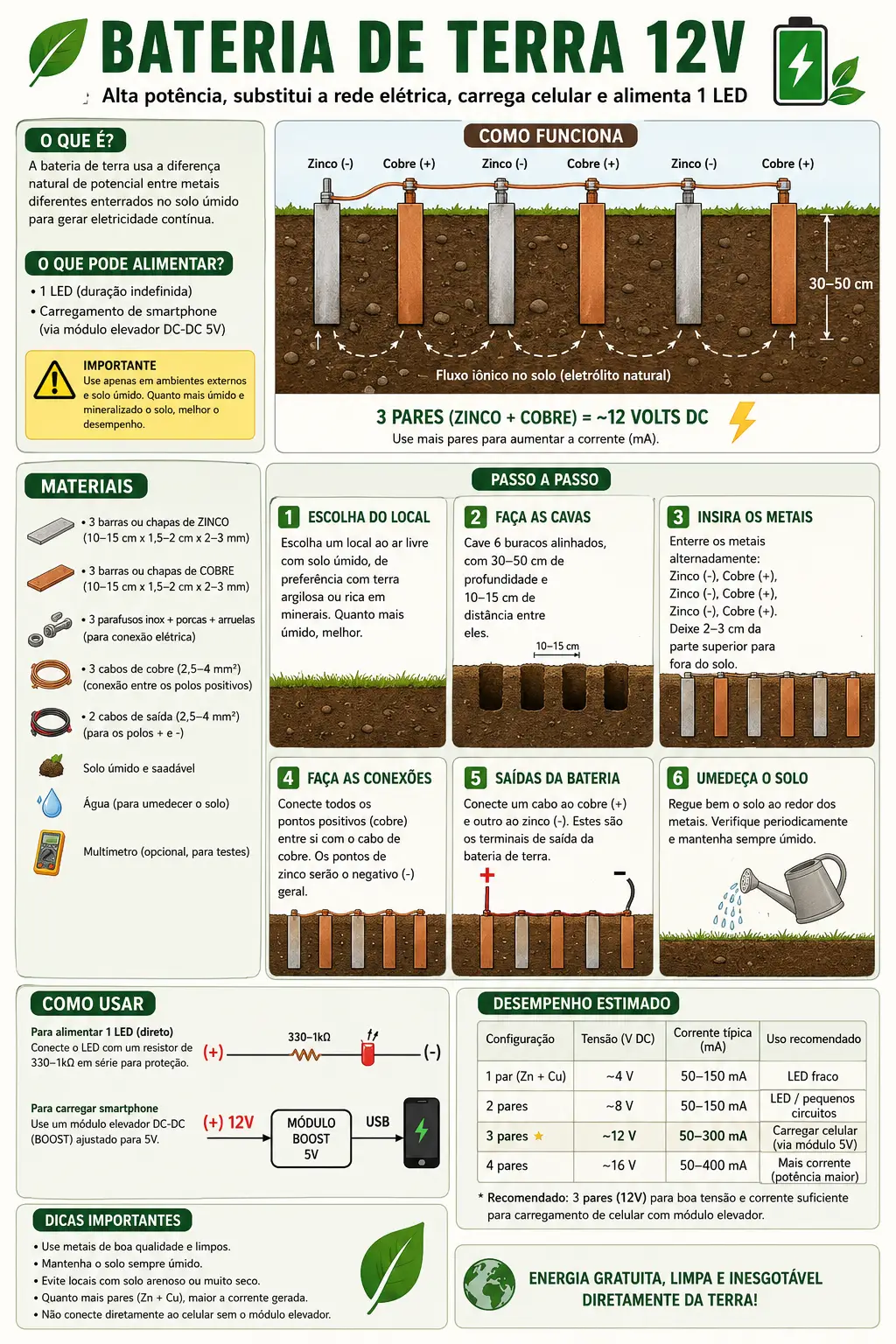

Alta potência, substitui a rede elétrica em pequena escala, carrega o telemóvel e alimenta 1 LED. A bateria de terra usa a diferença natural de potencial entre metais diferentes enterrados no solo húmido para gerar eletricidade contínua.
KI-generierte Illustration
No solo, alternam-se Zinco (polo negativo) e Cobre (polo positivo), enterrados a 30–50 cm. No solo húmido há fluxo iónico (eletrólito natural) que gera tensão.
3 pares (Zinco + Cobre) ≈ 12 volts DC. Use mais pares para aumentar a corrente (mA).
Escolha um local ao ar livre com solo húmido, de preferência argiloso ou rico em minerais. Quanto mais húmido, melhor.
Cave 6 buracos alinhados, com 30–50 cm de profundidade e 10–15 cm de distância entre eles.
Enterre os metais alternadamente: Zinco (−), Cobre (+), Zinco (−), Cobre (+)… Deixe 2–3 cm da parte superior para fora do solo.
Conecte todos os pontos positivos (cobre) entre si com cabo de cobre. Os pontos de zinco serão o negativo (−) geral.
Conecte um cabo ao cobre (+) e outro ao zinco (−). Estes são os terminais de saída da bateria de terra.
Regue bem o solo ao redor dos metais. Verifique periodicamente e mantenha sempre húmido.
Para alimentar 1 LED (direto): conecte o LED com um resistor de 330 Ω–1 kΩ em série, para proteção.
Para carregar smartphone: use um módulo elevador DC-DC (boost) ajustado para 5 V — de 12 V para 5 V USB.
| Configuração | Tensão (V DC) | Corrente típica (mA) | Uso recomendado |
|---|---|---|---|
| 1 par (Zn + Cu) | ~4 V | 50–150 mA | LED fraco |
| 2 pares | ~8 V | 50–150 mA | LED / pequenos circuitos |
| 3 pares ★ | ~12 V | 50–300 mA | carregar telemóvel (via módulo 5 V) |
| 4 pares | ~16 V | 50–400 mA | mais corrente (maior potência) |
★ Recomendado: 3 pares (12 V) para boa tensão e corrente suficiente para carregar o telemóvel com módulo elevador.
Guias preparados para as comunidades das Ilhas Bijagós, Guiné-Bissau. Nota: são guias simples de autoconstrução — tenha cuidado com a execução segura e com o manuseamento de gás e eletricidade.
